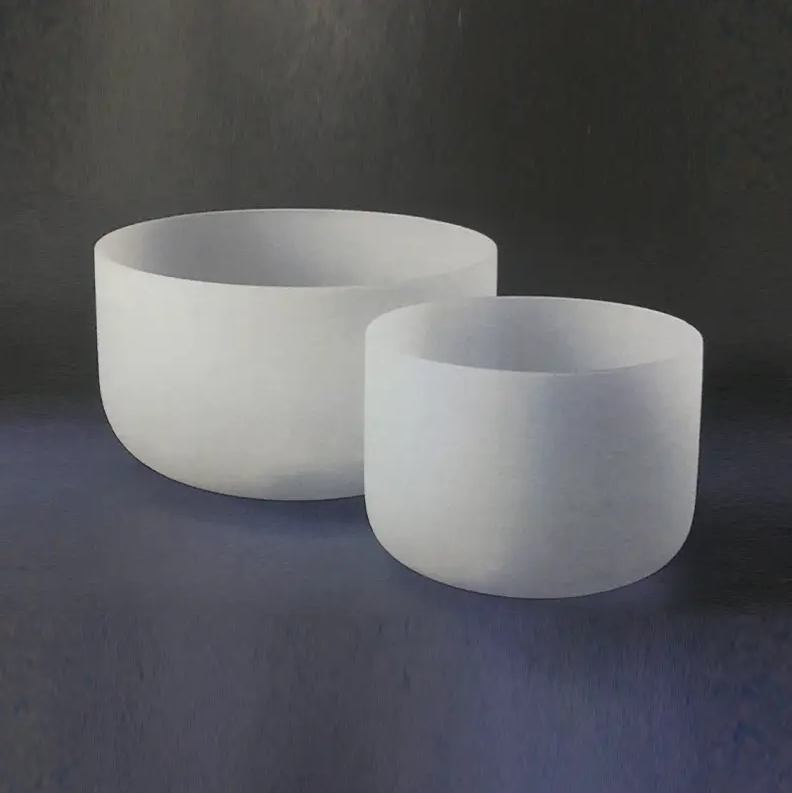

Làm thế nào để tối ưu hóa hiệu suất của nồi nấu kim loại thạch anh?

Các chiến lược chính để tối ưu hóa Nồi thạch anh Hiệu suất

Cách hiệu quả nhất để tối ưu hóa hiệu suất của nồi nấu kim loại thạch anh là kiểm soát độ dốc nhiệt, duy trì các quy trình nhiễm bẩn nghiêm ngặt và điều chỉnh loại nồi nấu kim loại phù hợp với nhiệt độ quy trình cụ thể và môi trường hóa học. Ba yếu tố này cùng nhau gây ra phần lớn các hư hỏng sớm và tổn thất năng suất trong các ứng dụng bán dẫn, năng lượng mặt trời và phòng thí nghiệm. Các phần sau đây chia nhỏ từng đòn bẩy tối ưu hóa kèm theo hướng dẫn hữu ích.

Chọn loại nồi nấu phù hợp cho quy trình của bạn

Không phải tất cả nồi nấu kim loại thạch anh đều bình đẳng. Độ tinh khiết của silica thô, phương pháp sản xuất (hợp nhất so với tổng hợp) và hàm lượng OH đều quyết định nhiệt độ sử dụng cao hơn và khả năng kháng hóa chất. Sử dụng chén nung không được xác định rõ ràng là nguyên nhân phổ biến nhất dẫn đến hỏng hóc sớm.

So sánh các loại nồi nấu kim loại phổ biến

Đối với các quy trình silicon Czochralski (CZ), nồi nấu kim loại tổng hợp có mức tạp chất kim loại dưới đây Tổng cộng 1 phần triệu là bắt buộc. Việc sử dụng vật liệu loại tiêu chuẩn sẽ đưa trực tiếp ô nhiễm sắt, nhôm và canxi vào quá trình tan chảy, làm giảm tuổi thọ của chất mang thiểu số và hiệu suất thiết bị.

Kiểm soát độ dốc nhiệt để ngăn ngừa nứt

Thạch anh có hệ số giãn nở nhiệt rất thấp (~0,55 × 10⁻⁶/°C), nhưng lại giòn. Sự thay đổi nhiệt độ nhanh chóng tạo ra các gradient ứng suất bên trong dốc vượt quá mô đun đứt gãy của vật liệu ( ~50 MPa ), gây ra vết nứt hoặc gãy xương thảm khốc.

Tỷ lệ tăng tốc hệ thống sưởi và làm mát được đề xuất

• Dưới 200°C: tăng tốc không quá 10°C/phút - độ ẩm bề mặt và khí hấp phụ phải thoát ra ngoài dần dần.
• 200 °C đến 600 °C: giới hạn ở 5°C/phút — phạm vi này vượt qua vùng chuyển tiếp α–β cristobalite nơi thể tích thay đổi đáng kể.
• 600 °C để xử lý nhiệt độ: 3–5°C/phút điển hình cho các chén nung lớn (đường kính > 300 mm).
• Làm mát: luôn đi xuống có kiểm soát; làm nguội từ trên 800 ° C gây ra các vết nứt vi mô không thể phục hồi ngay cả khi không nhìn thấy vết nứt.

Trong quá trình tăng trưởng silicon CZ, một phương pháp phổ biến là giữ chén nung ở nhiệt độ 900 °C trong 30–60 phút trong giai đoạn đầu để cân bằng nhiệt độ trên toàn bộ độ dày thành trước khi nâng lên điểm nóng chảy silicon (1.414 °C).

Giảm thiểu hiện tượng thủy tinh hóa để kéo dài tuổi thọ sử dụng

Quá trình thủy tinh hóa—sự biến đổi silica vô định hình thành cristobalite tinh thể—bắt đầu ở khoảng 1.000°C và tăng tốc trên 1.200°C. Khi quá trình thủy tinh hóa lan rộng khắp thành trong, nồi nấu kim loại sẽ trở nên mất ổn định về mặt cơ học và phải được thay thế. Đây là nguyên nhân hàng đầu làm giảm tuổi thọ của nồi nấu kim loại trong các ứng dụng nhiệt độ cao.

Các biện pháp ngăn chặn sự lệch lạc

• Giảm thiểu ô nhiễm kim loại kiềm. Các ion natri và kali đóng vai trò là chất xúc tác tạo mầm. Ngay cả dấu vân tay có chứa natri cũng có thể bắt đầu quá trình thủy tinh hóa tại điểm tiếp xúc.
• Sử dụng lớp phủ bảo vệ. Một lớp phủ mỏng silicon nitride (Si₃N₄) hoặc bari sulfat (BaSO₄) trên thành bên trong làm chậm quá trình kết tinh. Trong các ứng dụng năng lượng mặt trời, lớp phủ BaSO₄ đã được chứng minh là có khả năng kéo dài tuổi thọ của nồi nấu kim loại bằng cách 15–30% .
• Hạn chế tiếp xúc với nhiệt độ cao tích lũy. Theo dõi tổng số giờ trên 1.100 °C; hầu hết các nồi nấu kim loại có độ tinh khiết cao đều được đánh giá là 100–200 giờ ở phạm vi này trước khi quá trình thủy tinh hóa trở nên quan trọng về mặt cấu trúc.
• Hoạt động trong môi trường trơ ​​hoặc khử. Môi trường giàu oxy đẩy nhanh các phản ứng oxy hóa bề mặt thúc đẩy quá trình tạo mầm tinh thể.

Thực hiện các quy trình xử lý và ô nhiễm nghiêm ngặt

Ô nhiễm bề mặt không chỉ gây ra hiện tượng thủy tinh hóa mà còn đưa tạp chất vào các chất tan chảy nhạy cảm. Trong các quy trình CZ bán dẫn, một hạt sắt silic có kích thước 0,5 μm có thể tạo ra lượng ô nhiễm sắt đủ để giảm tuổi thọ của chất mang thiểu số wafer xuống dưới giới hạn chấp nhận được trong phần tinh thể liền kề.

Thực hành tốt nhất về xử lý và làm sạch

1. Luôn xử lý chén nung bằng găng tay phòng sạch (nitril hoặc polyetylen, không chứa kim loại) - không bao giờ dùng tay trần.
2. Làm sạch trước chén nung mới bằng dung dịch HF loãng (thường 2–5% HF trong 10–15 phút) sau đó rửa kỹ bằng nước khử ion để loại bỏ các oxit kim loại trên bề mặt khỏi quá trình sản xuất.
3. Làm khô chén nung trong lò sạch ở nhiệt độ ít nhất 120°C 2 giờ trước khi sử dụng để loại bỏ độ ẩm bị hấp phụ, có thể gây ra sự bắn tung tóe dữ dội trong quá trình làm nóng.
4. Bảo quản trong hộp kín, không có bụi; ngay cả việc tiếp xúc trong thời gian ngắn trong môi trường phòng thí nghiệm tiêu chuẩn cũng có thể lắng đọng các hạt khó loại bỏ sau khi thiêu kết trên bề mặt.
5. Kiểm tra bề mặt bên trong dưới tia UV trước mỗi lần sử dụng - cặn hữu cơ phát huỳnh quang và cho thấy việc làm sạch chưa hoàn toàn.

Tối ưu hóa mức tải và mức lấp đầy của nồi nấu kim loại

Cách nạp nồi nấu kim loại ảnh hưởng trực tiếp đến sự phân bổ ứng suất nhiệt và động lực nóng chảy. Việc nạp không đúng cách sẽ tạo ra các điểm nóng cục bộ, sự kết tinh không đồng đều và nồng độ ứng suất cơ học làm rút ngắn tuổi thọ của nồi nấu kim loại.

• Đổ đầy không quá 80% công suất định mức. Đổ đầy quá mức làm tăng áp suất thủy tĩnh lên các thành bên ở nhiệt độ cao, trong đó thạch anh mềm đi trên ~1.665 °C (điểm làm mềm). Ở 1.200°C, biến dạng từ biến có thể đo được dưới tải trọng kéo dài.
• Tải vật liệu sạc đồng đều. Việc đặt một khối polysilicon lớn ở một bên sẽ tạo ra sự gia nhiệt không đối xứng trong quá trình nấu chảy, tạo ra mômen uốn cong trên thành nồi nấu kim loại.
• Tránh tiếp xúc trực tiếp giữa các phần điện tích và thành nồi nấu trong quá trình nạp. Tác động trong quá trình tải là nguyên nhân hàng đầu gây ra các vết nứt vi mô dưới bề mặt, vết nứt này chỉ lan rộng khi nồi nấu kim loại đạt đến nhiệt độ xử lý.
• Đối với các quy trình hỗ trợ xoay (ví dụ: kéo CZ), hãy xác minh độ đồng tâm xoay. Thậm chí một Độ lệch tâm 0,5 mm khi chén nung quay với tốc độ 5–10 vòng/phút sẽ tạo ra các ứng suất cơ học có tính chu kỳ có thể làm mỏi đế sau nhiều lần chạy.

Giám sát và thay thế dựa trên các chỉ số có thể đo lường được

Chỉ dựa vào kiểm tra trực quan sẽ dẫn đến việc thay thế sớm (lãng phí chi phí) hoặc thay thế chậm trễ (rủi ro lỗi quy trình). Thay vào đó, hãy kết hợp nhiều chỉ số để đưa ra quyết định dựa trên dữ liệu.

Tiêu chí Quyết định Thay thế

Triển khai nhật ký vòng đời nồi nấu—theo dõi nhiệt độ cao nhất, thời gian và kết quả kiểm tra sau khi chạy—thường giảm các lỗi không mong muốn bằng cách 40–60% so với chỉ thay thế theo thời gian, dựa trên dữ liệu từ hoạt động sản xuất phôi silicon khối lượng lớn.

Tận dụng Kiểm soát Khí quyển và Áp suất

Bầu không khí xung quanh nồi nấu kim loại trong quá trình vận hành có tác động trực tiếp đến cả vật liệu nồi nấu kim loại và độ tinh khiết tan chảy. Tối ưu hóa các điều kiện khí quyển là một đòn bẩy chi phí thấp, có tác động cao thường bị bỏ qua trong các quy trình vận hành tiêu chuẩn.

• Làm sạch khí trơ (argon hoặc nitơ): Argon chảy ở 10–20 L/phút thông qua lò CZ làm giảm sự bay hơi SiO khỏi bề mặt tan chảy, nếu không sẽ lắng đọng trên thành lò nguội hơn và tái nhiễm bẩn tan chảy trong các chu kỳ tiếp theo.
• Giảm áp suất hoạt động: Chạy lúc 20–50 mbar (so với khí quyển) trong quá trình phát triển CZ làm giảm áp suất riêng phần CO, ngăn chặn sự kết hợp cacbon vào tinh thể mà không làm tăng tốc độ hòa tan thạch anh.
• Tránh hơi nước: Ngay cả 10 ppm H₂O trong môi trường lò cũng làm tăng đáng kể hàm lượng OH của chất tan chảy, làm tăng sự hình thành chất cho oxy trong các tấm silicon trong các bước ủ ở nhiệt độ thấp tiếp theo.

Tóm tắt: Danh sách kiểm tra tối ưu hóa thực tế

Danh sách kiểm tra sau đây hợp nhất các hành động cốt lõi được mô tả ở trên thành một giao thức lặp lại trước khi chạy và trong quá trình:

1. Xác nhận loại nồi nấu kim loại phù hợp với yêu cầu về nhiệt độ và độ tinh khiết của quy trình.
2. Làm sạch bằng HF loãng, rửa sạch bằng nước khử ion và sấy khô ở 120°C trong ≥ 2 giờ.
3. Kiểm tra bề mặt bên trong dưới tia UV; loại bỏ chén nung có cặn hoặc vết nứt nhỏ.
4. Tải điện đồng đều đến ≤ 80% công suất; tránh tác động vào tường trong quá trình tải.
5. Nhiệt độ tăng dần trên mỗi giao thức: ≤ 5 °C/phút qua vùng chuyển tiếp 200–600 °C; giữ ở 900°C để cân bằng nhiệt.
6. Duy trì dòng khí trơ và áp suất lò mục tiêu trong suốt quá trình chạy.
7. Làm mát khi hạ xuống có kiểm soát; không bao giờ nguội ở nhiệt độ trên 800°C.
8. Ghi nhật ký dữ liệu chạy và kiểm tra các chỉ số về độ lệch thủy tinh, độ mỏng của tường và ô nhiễm trước khi dọn sạch để tái sử dụng.

Việc áp dụng nhất quán các bước này sẽ kéo dài tuổi thọ trung bình của nồi nấu kim loại, giảm chi phí vật liệu cho mỗi lần chạy và—quan trọng nhất—bảo vệ chất lượng của sản phẩm tan chảy hoặc tinh thể được nuôi cấy bên trong nó.
