Làm thế nào để chọn kích thước ống thạch anh chính xác cho dự án của bạn?

Lựa chọn đúng ống thủy tinh thạch anh kích thước yêu cầu khớp bốn thông số với ứng dụng của bạn: đường kính ngoài (OD), độ dày thành, chiều dài và cấp vật liệu. Làm đúng tất cả bốn điều và bạn lò ống thạch anh , Đèn UV, hệ thống khuếch tán bán dẫn hoặc lò sưởi hồng ngoại sẽ hoạt động đáng tin cậy theo thông số kỹ thuật. Bỏ lỡ một - đặc biệt là độ dày thành trên hệ thống điều áp hoặc chân không - và ống có thể bị nứt, sập hoặc hỏng do nhiệt. Hướng dẫn này cung cấp một khung lựa chọn có cấu trúc dành cho các kỹ sư, người quản lý mua sắm và tìm nguồn cung ứng kỹ thuật viên phòng thí nghiệm thạch anh nung chảy hoặc ống silica nung chảy sản phẩm ứng dụng trong công nghiệp và khoa học.

Quá trình lựa chọn tuân theo năm bước: (1) xác định môi trường nhiệt và hóa học, (2) xác định OD và lỗ khoan cần thiết, (3) tính toán độ dày thành tối thiểu cho chế độ áp suất hoặc chân không, (4) chọn chính xác ống thạch anh loại (trong suốt, OH thấp, màu trắng đục hoặc có màu) và (5) xác nhận tình trạng sẵn có và thời gian giao hàng với bạn nhà cung cấp ống thủy tinh thạch anh . Mỗi bước được trình bày chi tiết bên dưới với dữ liệu tham khảo và ví dụ hoạt động.

Phạm vi sản phẩm ống thủy tinh thạch anh: Sáu dạng tiêu chuẩn

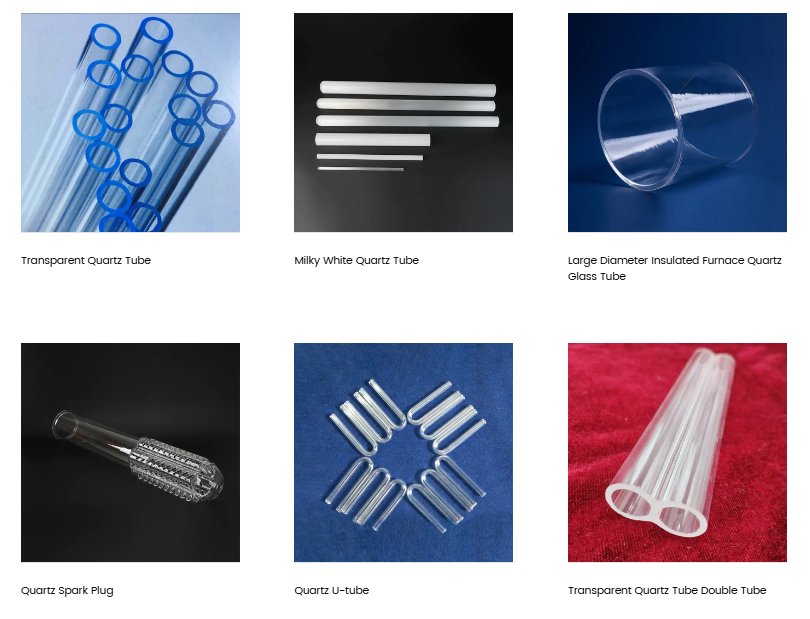

Hình ảnh dưới đây cho thấy sáu mẫu sản phẩm đại diện từ Yan Cheng Mingyang's ống thủy tinh thạch anh phạm vi. Mỗi biểu mẫu giải quyết một yêu cầu ứng dụng riêng biệt, từ ống trong suốt tiêu chuẩn đến hình dạng ống đôi và ống chữ U phức tạp.

Từ phạm vi sản phẩm được hiển thị: Ống thạch anh trong suốt (trên cùng bên trái, có đầu màu xanh lam) - trong suốt tiêu chuẩn ống silica nung chảy có hàm lượng SiO2 lớn hơn 99,9% và độ truyền quang trên 93%, được sử dụng trong đèn UV, lò nung bán dẫn và dụng cụ quang học. Ống thạch anh màu trắng sữa (trên cùng ở giữa) - ống mờ (đục) được tạo ra bằng cách tạo bọt có kiểm soát trong quá trình tổng hợp, được tối ưu hóa cho các ứng dụng gia nhiệt hồng ngoại, nơi cần phân phối bức xạ khuếch tán. Ống thủy tinh thạch anh cách nhiệt có đường kính lớn (trên cùng bên phải) - lỗ khoan rộng ống thạch anh nhiệt độ cao cho các ứng dụng lò khuếch tán và lò phản ứng CVD hoạt động liên tục ở nhiệt độ lên tới 1200°C. Bugi thạch anh (phía dưới bên trái) — thành phần thạch anh được gia công chính xác thể hiện khả năng xử lý thứ cấp của cơ sở Mingyang. Ống chữ U thạch anh (ở giữa phía dưới) - uốn cong ống thạch anh cho các ứng dụng trao đổi nhiệt và hệ thống chất lỏng tuần hoàn. Ống thạch anh trong suốt Double Tube (dưới cùng bên phải) - lỗ khoan đôi đồng trục ống thủy tinh dành cho các ứng dụng yêu cầu hai kênh chất lỏng hoặc khí độc lập trong một thân máy, chẳng hạn như cụm đèn khử trùng bằng tia cực tím và lò phản ứng hóa học đặc biệt.

Bước 1: Xác định môi trường nhiệt và hóa học

Trước khi chỉ định bất kỳ kích thước nào, hãy xác định môi trường hoạt động. Thủy tinh thạch anh hoạt động khác với thủy tinh borosilicate ( borosilicat cao thủy tinh mềm ra ở khoảng 820°C; thạch anh nung chảy mềm ở 1665°C), vì vậy câu hỏi đầu tiên là liệu ứng dụng có thực sự cần thạch anh hay thủy tinh borosilicate - được sử dụng trong cốc đo borosilicate cao, bình tam giác và phễu hình tam giác trong phòng thí nghiệm hóa học - là đủ. Nếu nhiệt độ vận hành vượt quá 500°C hoặc có thể xảy ra sốc nhiệt (chu kỳ làm nóng/làm mát nhanh), thạch anh là lựa chọn chính xác.

Khả năng tương thích hóa học là yếu tố môi trường thứ hai. Ống thủy tinh thạch anh chống lại hầu như tất cả các axit (trừ hydrochloric, sulfuric, nitric, hydrofluoric) và hầu hết các dung môi hữu cơ, khiến nó trở thành lựa chọn tiêu chuẩn để phân phối môi trường ăn mòn trong đường ống công nghiệp hóa chất. Trong bối cảnh y tế và phòng thí nghiệm, khả năng tương thích sinh học của nó làm cho nó phù hợp với các thiết bị khử trùng và dụng cụ phân tích. Các ứng dụng liên quan đến axit hydrofluoric hoặc axit photphoric nóng đòi hỏi các vật liệu thay thế như ống lót PTFE.

Bước 2: Xác định đường kính ngoài và lỗ khoan cho ứng dụng của bạn

Đường kính ngoài (OD) được điều khiển bởi khớp nối, mặt bích hoặc lỗ lò mà nó phải lắp vào. Lỗ khoan (đường kính trong, ID) được điều khiển bởi tốc độ dòng chất lỏng hoặc khí hoặc thành phần phải đi qua ống (chẳng hạn như bộ phận làm nóng hoặc phôi sợi quang). Biểu đồ thanh ngang bên dưới hiển thị phạm vi OD phổ biến nhất cho từng danh mục ứng dụng chính của ống thạch anh .

Biểu đồ cho thấy các ứng dụng ống lò bán dẫn yêu cầu phạm vi OD rộng nhất — từ 50mm đến 200mm — do nhu cầu chứa các mẻ wafer silicon 150mm, 200mm và 300mm trong lỗ ống lò. Đây là phân khúc lớn nhất và đòi hỏi khắt khe nhất đối với ống thạch anh nhiệt độ cao sản phẩm và thường yêu cầu các ống thủy tinh thạch anh cách nhiệt có đường kính lớn như ống thể hiện trong hình ảnh sản phẩm ở trên. Đèn diệt khuẩn UV và ống sưởi hồng ngoại halogen chiếm đầu có đường kính hẹp (lần lượt là 8–25 mm và 10–20 mm), trong đó khả năng chịu OD chặt chẽ và khả năng truyền tia cực tím tuyệt vời là tiêu chí lựa chọn chính thay vì khả năng chịu tải của kết cấu. Các ống hỗ trợ phôi sợi quang và phòng thí nghiệm có phạm vi vừa phải (4–30mm) và thường yêu cầu dung sai kích thước chặt chẽ nhất - điển hình là dung sai OD là ±0,1mm cho các ứng dụng quang học chính xác. Đường ống của lò phản ứng hóa học có phạm vi thực tế rộng nhất trong hoạt động mua sắm hàng ngày, từ 15 mm đến hơn 100 mm, tùy thuộc vào tốc độ dòng chảy và quy mô lò phản ứng. cho ống thạch anh tùy chỉnh yêu cầu ngoài phạm vi tiêu chuẩn, Diêm Thành Mingyang cung cấp bản vẽ và xử lý theo đặc điểm kỹ thuật với khả năng kiểm soát kích thước được xác nhận.

Bước 3: Tính toán độ dày thành tối thiểu cho chế độ áp suất và chân không

Độ dày của tường là kích thước quan trọng nhất về an toàn trong ống thạch anh lựa chọn. Độ dày thành ống không được xác định dẫn đến vỡ ống dưới áp suất bên trong hoặc sập dưới chân không bên ngoài. Công thức sau đây (từ đường ống của nhà máy hóa chất ASME B31.3, được điều chỉnh cho vật liệu thủy tinh) đưa ra ước tính ban đầu thận trọng:

t_min = (P x OD) / (2 x S P)

Trong đó P = áp suất đo bên trong (MPa), OD = đường kính ngoài (mm), S = ứng suất cho phép đối với thạch anh nung chảy (khoảng 7 MPa đối với tải duy trì ở nhiệt độ phòng; giảm 50% trên 800°C). Nên sử dụng hệ số an toàn ít nhất là 4x cho thạch anh do chế độ hư hỏng giòn của nó.

• Ví dụ 1 (vỏ đèn UV): OD = 20mm, áp suất bên trong xấp xỉ khí quyển (0 gauge). Tường tối thiểu: 1,0–1,5mm là tiêu chuẩn. Động lực chính là khả năng xử lý cơ học ổn định chứ không phải áp lực.
• Ví dụ 2 (lò phản ứng hóa học có áp suất, 0,3 MPa): OD = 50mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05mm. Áp dụng hệ số an toàn 4x: tường tối thiểu = 4,2 mm. Chỉ định tường 5 mm để có sẵn tiêu chuẩn.
• Ví dụ 3 (lò khuếch tán bán dẫn, chân không đến 0,01 Pa): Áp lực sụp đổ chi phối. Đối với ống OD 100mm, thành tối thiểu cho dịch vụ chân không thường là 3–4mm như được xác minh bằng phân tích phần tử hữu hạn. Tham khảo ý kiến của bạn nhà cung cấp ống thủy tinh thạch anh để xác nhận độ dày thành ống được định mức chân không.

cho lò ống thạch anh ứng dụng ở áp suất khí quyển, độ dày của thành chủ yếu được xác định bằng cách quản lý gradient nhiệt: thành mỏng hơn sẽ cân bằng nhiệt độ nhanh hơn (ứng suất nhiệt thấp hơn) nhưng có độ bền cơ học kém hơn. Đối với các ống lò khí quyển tiêu chuẩn, độ dày thành 2–3mm là điển hình cho OD 50–100mm.

Bước 4: Chọn loại thạch anh chính xác cho ứng dụng của bạn

Không phải tất cả ống thủy tinh thạch anh các lớp có thể thay thế cho nhau. Cấp độ này xác định hàm lượng hydroxyl (OH), quang phổ truyền qua, mật độ bong bóng và độ hoàn thiện bề mặt — mỗi yếu tố đều ảnh hưởng đến hiệu suất trong các ứng dụng cụ thể. Biểu đồ radar bên dưới so sánh bốn cấp chính theo sáu tiêu chí lựa chọn.

Biểu đồ radar nêu bật sự cân bằng giữa ba loại ống thạch anh được mua phổ biến nhất. Thạch anh có độ OH cao trong suốt (được hiển thị trong hình ảnh sản phẩm dưới dạng ống có đầu màu xanh lam) có khả năng truyền tia cực tím và độ rõ quang học vượt trội — khiến nó trở thành lựa chọn tiêu chuẩn cho Ống thạch anh UV các ứng dụng như đèn diệt khuẩn, bao bì đèn LED UV, cuvet thạch anh nung chảy UV và Tấm thạch anh UV thành phần. Tuy nhiên, hàm lượng hydroxyl tương đối cao (thường là 150–300 ppm OH) khiến nó không phù hợp với đèn thủy ngân áp suất cao hoặc nguồn HID halogen kim loại, trong đó sự hấp thụ OH ở 2,72 micron khiến đèn bị tối sớm. Ống silica nung chảy khử OH thấp có hàm lượng OH dưới 10 ppm — và có thể đạt được dưới 5 ppm thông qua quá trình khử hydroxyl trong chân không — đạt điểm cao nhất trên trục OH thấp và là lựa chọn chính xác cho vỏ đèn HID, ống đèn halogen và các ứng dụng làm nóng ống thạch anh hồng ngoại xa trong đó ống phải truyền bức xạ hồng ngoại hiệu quả trong toàn bộ thời gian sử dụng của nó. Ống thạch anh màu sữa (đục) hy sinh hoàn toàn khả năng truyền tia cực tím và khả kiến để đổi lấy phát xạ hồng ngoại khuếch tán vượt trội, khiến nó trở thành loại được ưu tiên cho các máy sưởi ống thạch anh hồng ngoại xa và cụm máy sưởi thạch anh sợi carbon nơi cần phân phối nhiệt đồng đều trên bề mặt ống. Cả hai loại có độ OH thấp và màu trắng sữa đều duy trì khả năng chịu nhiệt và kháng hóa chất tuyệt vời như thạch anh trong suốt. Đối với các ứng dụng yêu cầu hàm lượng SiO2 phải được xác nhận trên 99,9% - chẳng hạn như ống CVD bán dẫn, nồi nấu thạch anh ứng dụng hoặc thạch anh nung chảy rods được sử dụng làm vật đỡ chén nung thạch anh trong phòng thí nghiệm - phải yêu cầu tài liệu chứng nhận phân tích (CoA) từ nhà cung cấp.

Bước 5: Dung sai độ dài, tiêu chuẩn kích thước và thông số kỹ thuật tùy chỉnh

Ống thủy tinh thạch anh tiêu chuẩn được cung cấp với chiều dài 1000mm, 1500mm và 2000mm. Chiều dài cắt có dung sai ±1mm là tiêu chuẩn; dung sai chặt chẽ hơn (± 0,5mm hoặc cao hơn) có sẵn cho các ứng dụng quang học và bán dẫn chính xác với thời gian thực hiện bổ sung. Biểu đồ đường bên dưới cho thấy các yêu cầu về dung sai kích thước ảnh hưởng như thế nào đến tính khả dụng của phạm vi OD thực tế từ một cơ sở sản xuất tiêu chuẩn.

Biểu đồ đường thể hiện sự cân bằng cơ bản trong việc mua sắm ống thạch anh: khi các yêu cầu về dung sai kích thước được thắt chặt, đường kính ngoài tối đa có thể đạt được sẽ giảm do những hạn chế của hoạt động mài và vẽ chính xác. Ở cấp dung sai tiêu chuẩn (±1mm), có sẵn đường kính ngoài lên đến 200mm - bao gồm toàn bộ phạm vi ống lò bán dẫn và các ứng dụng lò phản ứng hóa học lớn. Ở dung sai cấp quang học (± 0,2mm), OD tối đa thực tế là khoảng 80mm, bao gồm hầu hết các ứng dụng ống hỗ trợ phôi sợi quang và phòng thí nghiệm. Ở dung sai cấp bán dẫn (± 0,1mm), OD tối đa là khoảng 50mm, phản ánh các hoạt động mài và đánh bóng chuyên sâu cần thiết để đạt được mức độ chính xác này trên vật liệu giòn. cho ống thạch anh tùy chỉnh các yêu cầu kết hợp OD lớn với dung sai chặt chẽ - ví dụ: ống OD 150mm có dung sai ± 0,2mm cho lò phản ứng MOCVD chuyên dụng - thời gian thực hiện kéo dài từ 4–8 tuần là điển hình và cần được đưa vào kế hoạch dự án. Diêm Thành Mingyang cung cấp dịch vụ tư vấn kỹ thuật về thông số kỹ thuật kích thước để giúp khách hàng xác định cấp dung sai tối thiểu đáp ứng yêu cầu chức năng của họ, tránh thông số kỹ thuật quá mức dẫn đến kéo dài thời gian giao hàng một cách không cần thiết và tăng chi phí mua sắm.

Tham khảo lựa chọn ống thạch anh dành riêng cho ứng dụng

Bảng sau đây hợp nhất khung lựa chọn bốn bước thành hướng dẫn tham khảo nhanh cho các ứng dụng ống thủy tinh thạch anh phổ biến nhất. Nó bao gồm toàn bộ phạm vi sản phẩm từ tiêu chuẩn ống thủy tinh thạch anh có độ tinh khiết cao và thanh thủy tinh thạch anh linh kiện cho các sản phẩm sưởi ấm và quang học chuyên dụng.

Sản phẩm thủy tinh thạch anh ngoài ống: Phạm vi sản phẩm mở rộng

Trong khi ống thủy tinh thạch anh và ống thủy tinh là sản phẩm cốt lõi của dòng sản phẩm, Diêm Thành Mingyang cung cấp danh mục rộng rãi các sản phẩm thạch anh và thủy tinh đặc biệt phục vụ các nhu cầu ứng dụng bổ sung. Chúng bao gồm thanh thủy tinh thạch anhs (thanh thạch anh nung chảy và thanh tinh thể thạch anh) cho các ứng dụng quang học và cấu trúc, tấm thủy tinh thạch anh và cửa sổ kính thạch anh tấm cho buồng chân không và cụm quang học, Tấm thạch anh UV và Tấm thạch anh tròn UV có lỗ cho hệ thống quang khắc và xử lý bằng tia cực tím, và Cuvet thạch anh nung chảy UV và quartz cuvette rectangular formats for spectroscopy and analytical instruments.

Trong phân khúc sản phẩm sưởi ấm, công ty sản xuất lò sưởi halogen hồng ngoại ống, lò sưởi ống thạch anh hồng ngoại xa các tổ hợp và lò sưởi thạch anh sợi carbon và ống sưởi hồng ngoại sợi carbon thạch anh sản phẩm cho các ứng dụng sưởi ấm quy trình công nghiệp. Các sản phẩm sưởi ấm này tận dụng các loại ống thạch anh màu trắng đục và OH thấp để tối đa hóa hiệu quả phát xạ hồng ngoại. Đối với các ứng dụng trong phòng thí nghiệm và nghiên cứu khoa học, phạm vi bao gồm nồi nấu thạch anh trong phòng thí nghiệm và phòng thí nghiệm nồi nấu silica sản phẩm, chén nung silic nung chảy đục cho sự phát triển tinh thể, và chén thạch anh trong suốt các biến thể cho các quy trình yêu cầu giám sát trực quan sự tan chảy. Các mặt hàng đặc biệt bao gồm dụng cụ thủy tinh thạch anh , borosilicat cao measuring cup , phễu hình tam giác và hóa học bình tam giác dụng cụ thủy tinh - kết nối giữa dụng cụ thủy tinh trong phòng thí nghiệm tiêu chuẩn và phân khúc thạch anh hiệu suất cao.

Công ty còn cung cấp dụng cụ chữa bệnh bằng âm thanh bao gồm cả bát hát pha lê , Bát pha lê giả kim , Nĩa điều chỉnh tinh thể thạch anh , Tam giác ca hát pha lê , đàn hạc pha lê và Chén Thánh Crystal Hát sản phẩm — một lĩnh vực ứng dụng đang phát triển tận dụng các đặc tính cộng hưởng âm thanh của thủy tinh thạch anh nung chảy có độ tinh khiết cao để sử dụng cho nhạc cụ và trị liệu.
